Thế giới hiện đại đang vận hành dựa trên các Mạch Tích hợp (IC – Integrated Circuits). Trong khi chip số (Digital ICs) chiếm ưu thế trong các bộ xử lý trung tâm (CPU, GPU), chính những con chip Tương tự (Analog) và Tín hiệu Hỗn hợp (Mixed-Signal) mới là cầu nối không thể thiếu, giúp thiết bị điện tử giao tiếp với thế giới vật lý liên tục và phức tạp. Sự phát triển trong lĩnh vực này không chỉ là sự tiếp nối của Định luật Moore mà còn là cuộc đua giải quyết các thách thức về năng lượng, nhiễu và tích hợp.

Mục lục

0.1. Analog và Digital: Hai Mảnh Ghép Khác Biệt

1. 1. Tương lai của chip tích hợp: chip Analog – Sự Tinh Tế của Thế giới Thực
2. 2. Tương lai của chip tích hợp: chip Mixed -Signal: Cầu Nối Bắt Buộc
3. Thách thức và Giới hạn Quy mô (Scaling Limits)
4. Xu hướng Đột phá và Tương lai của Thiết kế chip tích hợp (Thiết kế IC)

Analog và Digital: Hai Mảnh Ghép Khác Biệt

Hầu hết mọi dữ liệu từ môi trường ánh sáng, âm thanh, nhiệt độ, áp suất—đều là tín hiệu Analog (liên tục). Chip Analog có nhiệm vụ tiếp nhận, khuếch đại, và lọc các tín hiệu này. Ngược lại, chip Digital xử lý thông tin dưới dạng nhị phân rời rạc (0 và 1).

1. Tương lai của chip tích hợp: chip Analog – Sự Tinh Tế của Thế giới Thực

Thiết kế chip Analog được coi là một nghệ thuật kỹ thuật, nơi các nhà thiết kế phải đấu tranh với các yếu tố vật lý khó kiểm soát:

Nhiễu (Noise): Bất kỳ tín hiệu không mong muốn nào làm giảm độ chính xác, đòi hỏi các kỹ thuật như LNA (Low-Noise Amplifiers) và thiết kế mạch điện áp tham chiếu ổn định.
Tuyến tính (Linearity): Khả năng khuếch đại tín hiệu mà không làm méo mó hình dạng ban đầu.
Tiêu thụ năng lượng: Đặc biệt quan trọng đối với các IC quản lý năng lượng (PMICs – Power Management ICs) và các cảm biến IoT.

2. Tương lai của chip tích hợp: chip Mixed -Signal: Cầu Nối Bắt Buộc

Chip Mixed-Signal là nơi hai thế giới gặp nhau. Chúng tích hợp cả mạch Analog và Digital trên cùng một đế silicon. Trọng tâm của mọi chip Mixed-Signal là các khối chuyển đổi:

Bộ chuyển đổi Analog sang Digital (ADC – Analog-to-Digital Converter): Biến tín hiệu Analog liên tục thành luồng dữ liệu số.
Bộ chuyển đổi Digital sang Analog (DAC – Digital-to-Analog Converter): Biến dữ liệu số thành tín hiệu Analog để điều khiển các thiết bị ngoại vi (loa, màn hình, bộ phát sóng).

Trong kỷ nguyên của 5G/6G và Internet Vạn vật (IoT), nhu cầu về các bộ ADC/DAC có tốc độ cao và độ phân giải cao trở nên cực kỳ cấp thiết. Các kiến trúc như SAR (Successive Approximation Register) được ưa chuộng vì hiệu suất năng lượng, trong khi Sigma-Delta được dùng trong các ứng dụng yêu cầu độ chính xác cao.

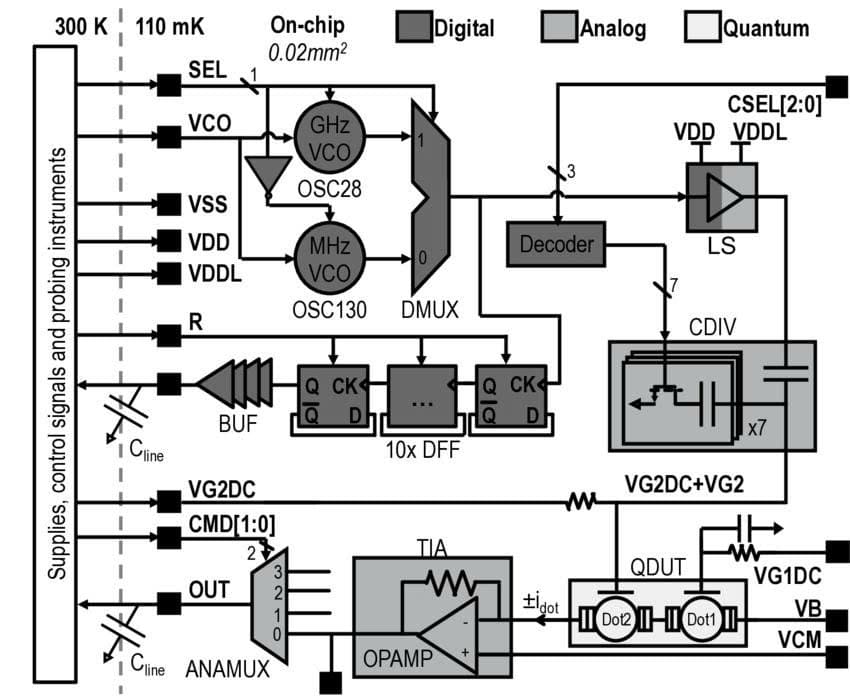

Hình minh họa dưới đây mô tả sơ đồ khối điển hình của một hệ thống Mixed-Signal, làm nổi bật vai trò của các khối chuyển đổi và xử lý tín hiệu.

so-do-khoi-mixed-signal-tuong-lai-chip-tich-hop — Sơ đồ khối Mixed Signal

Thách thức và Giới hạn Quy mô (Scaling Limits)

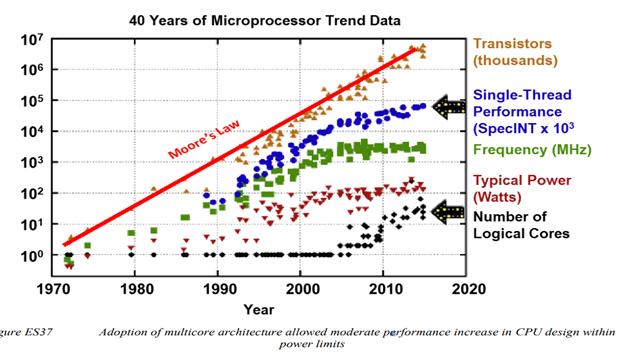

Trong nhiều thập kỷ, Định luật Moore đã thúc đẩy việc thu nhỏ transistor theo cấp số nhân, chủ yếu mang lại lợi ích cho chip Digital. Tuy nhiên, việc thu nhỏ chip Analog và Mixed-Signal gặp phải những giới hạn vật lý nghiêm ngặt hơn:

Tính ngẫu nhiên (Randomness): Khi kích thước transistor giảm xuống, sự biến thiên nhỏ trong quá trình sản xuất (như độ dày oxit cổng) gây ra sự khác biệt lớn hơn về đặc tính điện, làm giảm hiệu suất của mạch Analog.
Điện áp cung cấp (Supply Voltage): Điện áp giảm để tiết kiệm năng lượng, nhưng điều này làm giảm biên độ tín hiệu (signal swing), khiến tín hiệu dễ bị nhiễu hơn.

Điều này buộc ngành công nghiệp phải tìm kiếm các hướng đi mới để vượt qua rào cản về mật độ và hiệu suất năng lượng.

Xu hướng Đột phá và Tương lai của Thiết kế chip tích hợp (Thiết kế IC)

Sự phát triển tiếp theo của chip tích hợp sẽ đến từ các đổi mới về kiến trúc và phương pháp thiết kế.

Chip Analog Tiêu thụ Cực Thấp (U-LP Analog)

Các thiết bị IoT, cảm biến y tế đeo được và công nghệ biên (Edge Computing) yêu cầu chip hoạt động trong nhiều năm chỉ với một viên pin nhỏ. Điều này thúc đẩy sự ra đời của U-LP Analog (Ultra-Low Power Analog).

Các nhà thiết kế tập trung vào:

Thiết kế mạch chỉ cần cấp nguồn ở mức dưới 1 Volt, thường sử dụng các vùng hoạt động dưới ngưỡng (sub-threshold operation) của transistor.
Sử dụng các kỹ thuật Energy Harvesting (thu thập năng lượng) từ môi trường (ánh sáng, nhiệt, rung động) để cung cấp năng lượng cho mạch Analog.
Đẩy mạnh xu hướng Analog Computing (tính toán tương tự) để xử lý dữ liệu ngay lập tức với công suất thấp hơn nhiều so với việc chuyển đổi sang Digital rồi xử lý.

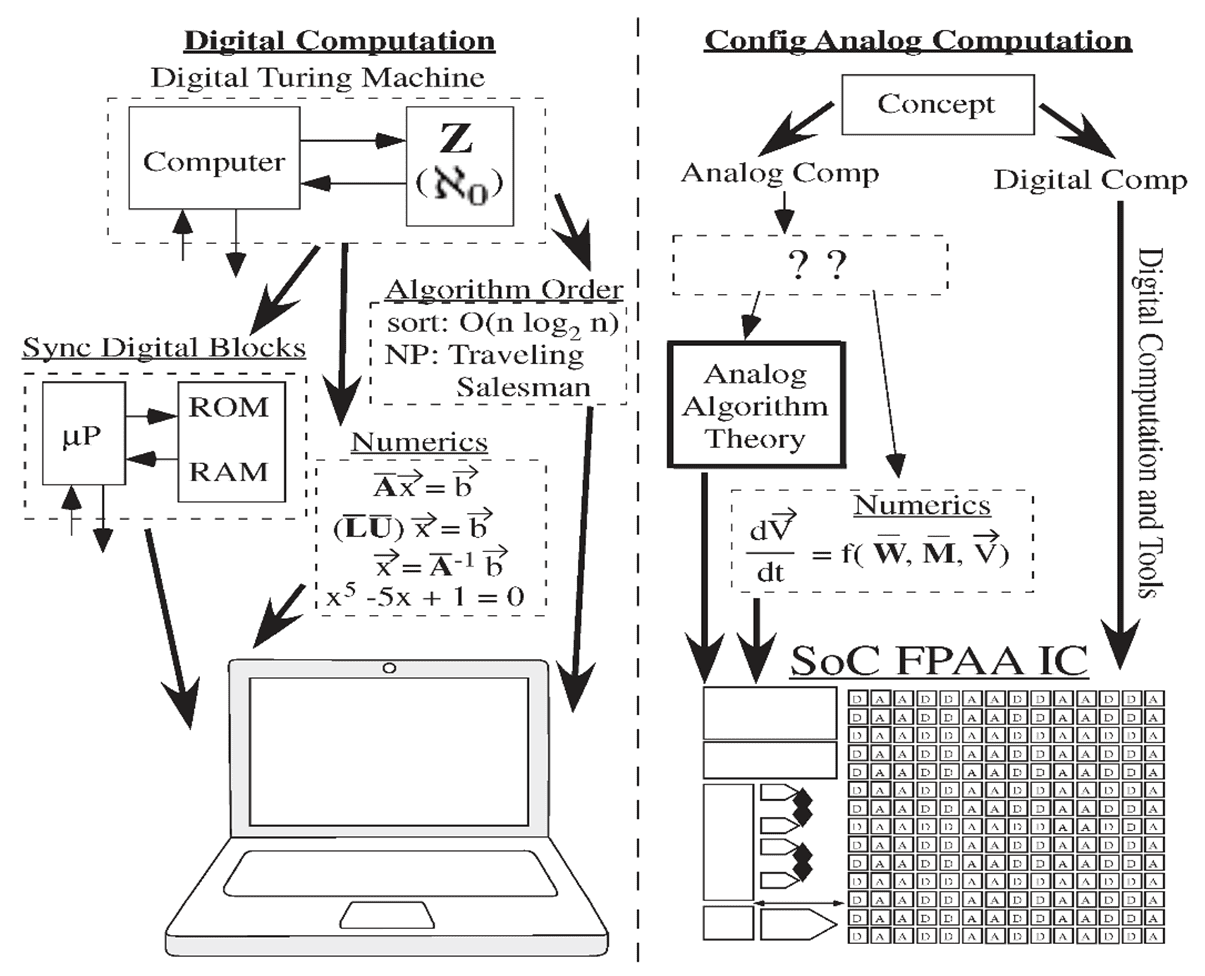

tuong-lai-chip-tich-hop-analog-computing-vmic — Tương lai chip tích hợp: Analog Computing

Kiến trúc Chiplet và Tích hợp 3D

Việc sản xuất các chip lớn, phức tạp (SoC – System-on-Chip) trở nên đắt đỏ và dễ gặp lỗi. Một xu hướng mạnh mẽ đang nổi lên là Kiến trúc Chiplet (Chiplet Architecture).

Thay vì tích hợp mọi thứ trên một mảnh silicon đơn lẻ (monolithic die), Chiplet cho phép thiết kế và sản xuất các chức năng khác nhau (CPU core, Memory, RF/Analog block) trên các chip nhỏ chuyên biệt (chiplets) bằng các quy trình sản xuất tối ưu khác nhau, sau đó ghép chúng lại bằng công nghệ Đóng gói Tiên tiến (Advanced Packaging).

Lợi ích: Cho phép sử dụng quy trình sản xuất (nút công nghệ) tốt nhất cho từng chức năng (ví dụ: Analog trên nút ổn định, Digital trên nút hiệu năng cao), giảm chi phí và tăng tỷ suất lợi nhuận.
Tích hợp 3D (3D Stacking): Các chip được xếp chồng lên nhau và kết nối bằng các đường dẫn xuyên silicon (TSVs – Through-Silicon Vias), tăng đáng kể băng thông giao tiếp và giảm thiểu độ trễ, là giải pháp đột phá để vượt qua giới hạn của mặt phẳng.

2. Kiến trúc Chiplet và Tích hợp 3DViệc sản xuất các chip lớn, phức tạp (SoC - System-on-Chip) trở nên đắt đỏ và dễ gặp lỗi. Một xu hướng mạnh mẽ đang nổi lên là Kiến trúc Chiplet (Chiplet Architecture).
Thay vì tích hợp mọi thứ trên một mảnh silicon đơn lẻ (monolithic die), Chiplet cho phép thiết kế và sản xuất các chức năng khác nhau (CPU core, Memory, RF/Analog block) trên các chip nhỏ chuyên biệt (chiplets) bằng các quy trình sản xuất tối ưu khác nhau, sau đó ghép chúng lại bằng công nghệ Đóng gói Tiên tiến (Advanced Packaging).
• Lợi ích: Cho phép sử dụng quy trình sản xuất (nút công nghệ) tốt nhất cho từng chức năng (ví dụ: Analog trên nút ổn định, Digital trên nút hiệu năng cao), giảm chi phí và tăng tỷ suất lợi nhuận.

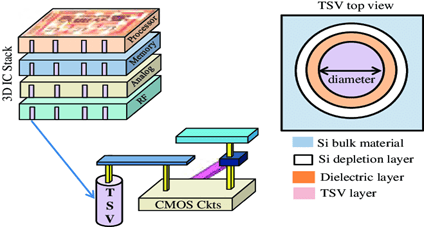

• Tích hợp 3D (3D Stacking): Các chip được xếp chồng lên nhau và kết nối bằng các đường dẫn xuyên silicon (TSVs - Through-Silicon Vias), tăng đáng kể băng thông giao tiếp và giảm thiểu độ trễ, là giải pháp đột phá để vượt qua giới hạn của mặt phẳng . — Kiến trúc chiplet của vi mạch tích hợp

AI và Học Máy trong Thiết kế Vi mạch (AI/ML for IC Design)

Thiết kế chip, đặc biệt là phần Analog và Layout vật lý, là quá trình lặp đi lặp lại và tốn thời gian, đòi hỏi kinh nghiệm sâu sắc. Sự xuất hiện của Trí tuệ Nhân tạo (AI) đang cách mạng hóa công cụ EDA (Electronic Design Automation).

Tối ưu hóa Layout Analog: AI có thể tự động sinh ra và tối ưu hóa Layout (bố trí vật lý) của các mạch Analog, giải quyết vấn đề nhiễu, ghép nối và đối xứng, điều mà trước đây chỉ có thể thực hiện thủ công bởi các kỹ sư cao cấp.
Phân tích Dự đoán: Học máy được sử dụng để dự đoán chính xác các vấn đề về Timing (thời gian) và Power Integrity (tính toàn vẹn nguồn) trong giai đoạn đầu của thiết kế, giảm thiểu các lỗi phải khắc phục sau này và đẩy nhanh quá trình Tape-out.

Kết luận

Tương lai của chip tích hợp sẽ được định hình bởi sự kết hợp hài hòa giữa hiệu năng vượt trội của mạch Digital và sự tinh tế, bền bỉ của mạch Analog/Mixed-Signal. Các đột phá trong kiến trúc Chiplet, công nghệ U-LP Analog và sự ứng dụng của AI/ML trong quy trình thiết kế là chìa khóa để hiện thực hóa các công nghệ tiên tiến như xe tự hành, 6G và y học cá nhân hóa, duy trì tốc độ phát triển của ngành công nghiệp bán dẫn trong những thập kỷ tới.
